В 2004 году телескоп обсерватории существенно модернизирован - установлен автогид на базе фотоэлектронного умножителя ФЭУ-79. Это нововведение повлекло за собой полную реконструкцию электроники монтировки: заменены источники питания, вместо главного реверсивного двигателя переменного тока установлен шаговый с кварцевой стабилизацией частоты, пришлось так же полностью менять кабели на более многожильные.

Первое испытание этой системы проводилось еще весной, потребовались некоторые доработки, и окончательно все было закончено в августе. Первые положительные испытания были проведены 7 августа по Мицару и Алькору, телескоп уверенно следит как по яркой, так и по слабой звезде, при этом ошибка гидирования не выходит за рамки дифракционного диска звезды и в моем случае лежит в пределах 1" !

Принцип работы автогида подробно описан на сайте Павла Бахтинова, имеются лишь различия в электрических схемах из-за разных моделей ФЭУ и двигателя. Здесь я так же должен высказать большую благодарность Павлу за оказанное содействие на протяжении всех тернистых этапов воплощения этого проекта в жизнь.

Общий вид автогида можно видеть на фотографии, корпус с ФЭУ представляет собой цилиндр диаметром 70мм и длиной 350мм, такая длина обусловлена большим выносом фокуса в "Интесе".

Внутри трубки установлен сам ФЭУ, предварительный усилитель и диагональное зеркало с микрощелью - своеобразным ножом Фуко, половина светового потока направляется в ФЭУ, другая в окуляр микроскопа. Маленький самодельный микроскоп служит для визуального контроля за звездой и ходом гидирования.

Металлический цилиндр, в который вмонтирован ФЭУ, помимо корпуса, является защитным экраном от помех (он заземлен через схему на настоящую "землю"), и так же защищает ФЭУ от постороннего света. Это немаловажный фактор, так как даже в полной темноте умножитель обладает темновым током, и при попадании на него яркого света потребуется несколько часов, чтобы все пришло в норму. Следует так же отметить, что в моей конструкции колба ФЭУ расположена на расстоянии 1см по радиусу от экрана, чтобы исключить пробой высокого напряжения, и крепится к корпусу при помощи диэлектрических прокладок на герметике. На снимке можно заметить, что умножитель расположен на расстоянии примерно 3см от диагонального зеркала, т.е. на ФЭУ попадает сильно расфокусированный пучок света, но это абсолютно не сказывается на работе схемы, так как рабочая площадь фотокатода имеет диаметр 6мм.

Плата управления всей этой системы уместилась в трубке от телефона. На снимке виден так же шаговый двигатель и блок высоковольтного преобразователя (внизу), питающий ФЭУ.

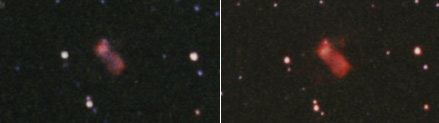

Наглядный результат работы автогида можно видеть на монтаже, сделанном на примере туманности М76. Левый снимок получен несколько лет назад, правый - на первой испытательной пленке с применением автогидирования. Условия съемки в обоих случаях схожи, на левом снимке лишь на 5мин меньше выдержка, и хорошо заметна большая чувствительность пленки к синим лучам. Качество изображений звезд бесспорно заметно лучше и связано это только с более совершенным гидированием, резкость в обоих случаях контролировалась ножом Фуко.

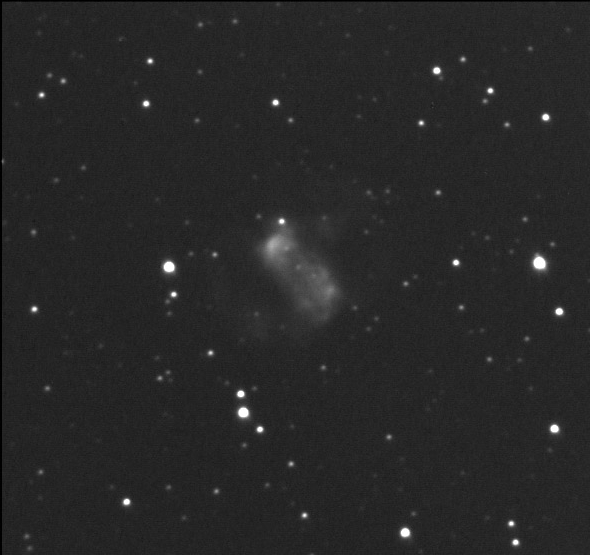

Автогид прекрасно справляется и в случае с работой на ПЗС-камере, тестовый снимок этой туманности был сделан в 2007г с экспозицией 5х1мин:

Хотя справедливости ради стоит заметить, что на ПЗС-снимке туманности М76 изображения звезд слегка размыты, связано это с нестабильной атмосферой, что в моей точке наблюдения бывает не редко. В хорошие ночи качество изображения звезд может быть в 2-3 раза лучше, FWHM слабых звезд может достигать 1.5", это хорошо видно на примере снимка шарового звездного скопления NGC6229 в созвездии Геркулеса (одиночный 2-х минутный кадр), масштаб обеих изображений одинаковый и составляет 0.87"/пкс.
