300мм "Добсон"

Прежде, до введения в строй основного инструмента обсерватории в том виде, в котором он есть сейчас, в обсерватории был установлен 200мм Ньютон с фокусным расстоянием 2 метра! Когда в моем распоряжении оказалась оптика 300мм Ньютона, передо мной стала проблема: как доскональным образом проверить ее в работе, не разбирая старый инструмент. Решение этой задачи было найдено в строительстве легкого "Добсона", который можно было бы "навесить" на тогдашнюю стационарную монтировку. Как это выглядело, можно посмотреть в разделе "Со стороны". Тем самым я догонял двух зайцев, получая возможность проверить оптику в стационарном режиме без сложных технологических решений, а заодно, в распоряжении оказывался походный вариант 300мм телескопа.

Инструмент получился весьма удачным, несмотря на первый опыт в строительстве таких телескопов. Полный вес его составил 15кг! Из этого значения чуть больше половины приходится на оптику, а остальное на монтировку. Замечу, что первые удачные снимки в прямом фокусе телескопа, были получены при помощи именно этой трубы, установленной на старом стационаре.

Вот как выглядит этот "Добсон" в развернутом виде.

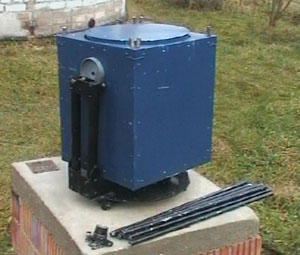

А вот он же, но в походном варианте, без труда помещается в багажник или на сиденье любого автомобиля.

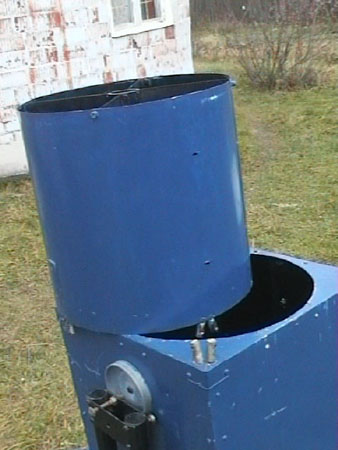

Конструктивное решение довольно простое и известное - часть с окулярным узлом вставляется в ящик с главным зеркалом

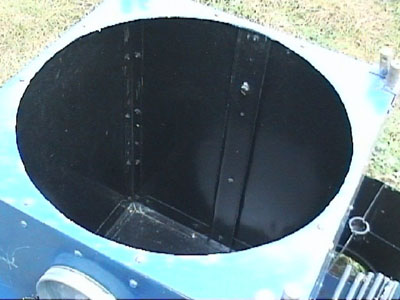

В конструкции телескопа практически не применялись детали из железа, все из дюрали, за исключением оси с подшипником в основании, и окулярного цилиндра, выполненного из жести толщиной 0.5мм, но снабженного внутри двумя кольцами для жесткости. Хотя все остальные детали из алюминия, но и они брались из расчета минимального веса. К примеру, ящик в котором расположено главное зеркало, сделан из дюрали толщиной всего 1мм и свинчен при помощи уголков из все того же алюминия.

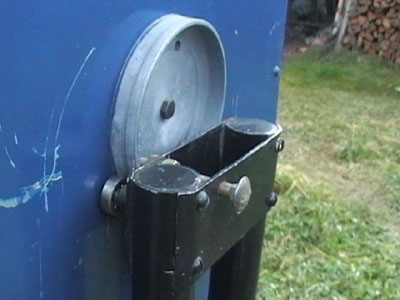

Ось по высоте покоится на паре свинченных между собой трубок

Основание оси по азимуту сделано в виде трехлучевой звезды, с маленькими опорными роликами на концах, по которым вращается вся монтировка.

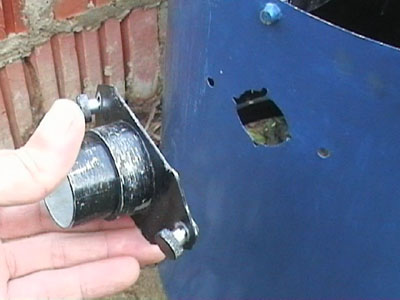

Окулярный узел телескопа сделан максимально просто, поскольку его необходимо снимать при упаковке телескопа, и крепится всего на двух винтах

Все остальные детали, такие как главное и диагональное зеркала, искатель, сделаны со стандартными креплениями, как в стационарном телескопе, так и в походном. Нет необходимости вынимать оптику из оправ, а искатель так тот вообще устанавливается на салазках без применения крепежа. На то, чтобы переставить оптику из стационара в походную монтировку, уходит около 5 минут, и еще примерно столько же затрачиваешь на юстировку. Порядка 5 минут уходит и на то, чтобы телескоп из походного варианта полностью превратился в наблюдательный, при этом, если он уже был заранее отъюстирован, то повторная юстировка не требуется.
