Окулярный узел телескопа

В конце 2011г. зародилась мысль изменить фокусер телескопа на более современный. Поскольку анализ рынка недорогих фокусеров привел к выводу, что хороших изделий под большую нагрузку нет, было решено изготовить его самостоятельно. Выбор пал на фокусер Клемента. изучив имеющуюся по нему информацию, и сделав наброски чертежей, пришел к выводу, что он вполне под силу в изготовлении в домашних условиях, при этом очень привлекала необычность конструкции, хотелось все это пощупать и опробовать в живую.

В декабре на обычном фрезере были выточены первые детали - два основных треугольника, после замеров, убедившись в достаточной точности изготовления фрезеровщику пошла вторая партия. Новогодние праздники немного задержали заказ, только к концу января детали были получены. Начался этап основной сборки. Самое рискованное решение - использование в качестве соединяющих пластин ленты от старой рулетки. Пришлось руководствоваться только информацией из патента Клемента, в котором он указывает, что можно использовать пластины толщиной 0.15-0.25мм. Рулеточная сталь как раз подходила под нижний предел. Более того она прекрасно нарезается ножницами по металлу, и при этом ее можно сверлить хорошим сверлом. Заточки сверла хватает, чтобы просверлить примерно 20 отверстий, единственное условие - сверло не должно выступать из патрона более чем на 2-3мм, в противном случае пластину часто наматывает на сверло и ломает. Самый тяжелый и нудный этап - это сверление отверстий. Необходимо было просверлить 144 отверстия в пластинах и столько же в деталях фокусера и плюс еще нарезать резьбу. Но когда первая половина фокусера была собрана, приходит воодушевление от проделанной работы.

В общей сложности на сборку фокусера в домашних условиях ушло примерно 2 недели. При этом я немного отошел от классических промышленных конструкций, где используется безлюфтовая гайка. Воспользовался обычным винтом, установленном в латунных втулках, а чтобы не было люфта при перекладывании, установил пружину на сжатие с усилием 3кг. Это позволило избежать торчащих спереди деталей, фокусер небольшой рассчитан под двухдюймовый стандарт. На фокусер был установлен шаговый двигатель от принтера 48ш/об. Редукция механики позволяет управлять двигателем без микрошага, один шаг дает смещение фокуса всего на 2 микрона. Перед установкой фокусер был подвергнут нескольким тестам. В сложенном состоянии его толщина 24мм. Максимально возможный ход составил около 30мм без пружины и около 20мм с пружиной, это при ширине рабочих деталей 30мм. Перекос, который возникает при смещении фокусера на 15мм, составил по нескольким измерениям по вершинам треугольников - 0.05мм, это позволяет использовать его на самых светосильных инструментах. При этом не имеет значения установлена пружина на сжатие или нет. При нагрузке на фокусер в 3кг никаких изменений положения отметить не удалось.

В апреле 2012г. фокусер установлен на телескоп и прекрасно показал себя в работе.

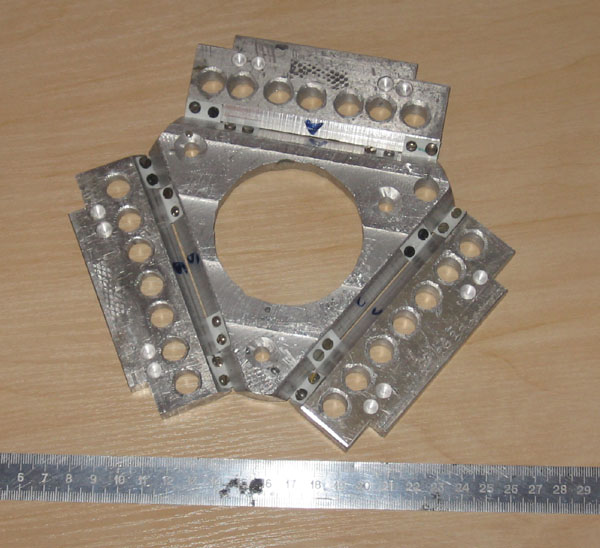

Собрана первая половина

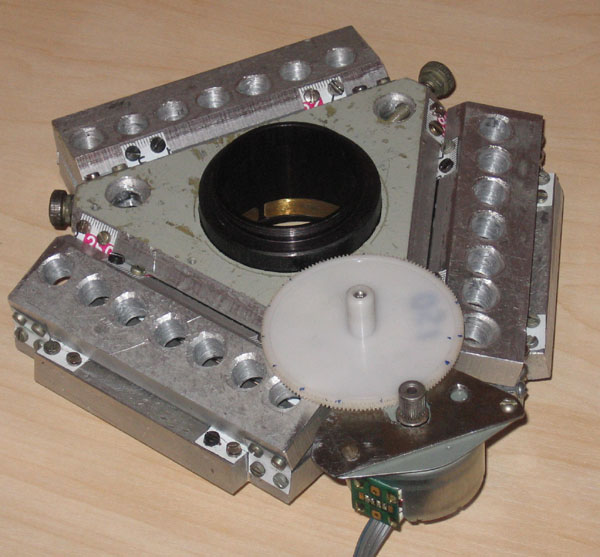

Предварительная сборка

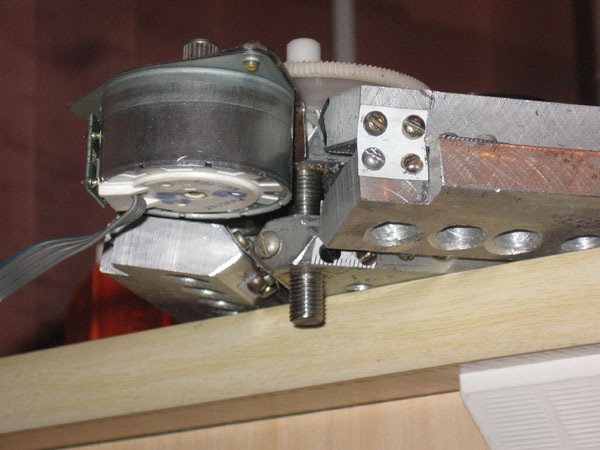

Раздвижной винт

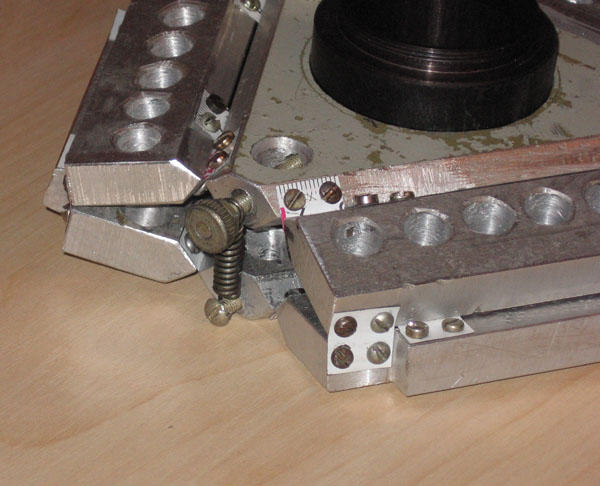

Стягивающая пружина

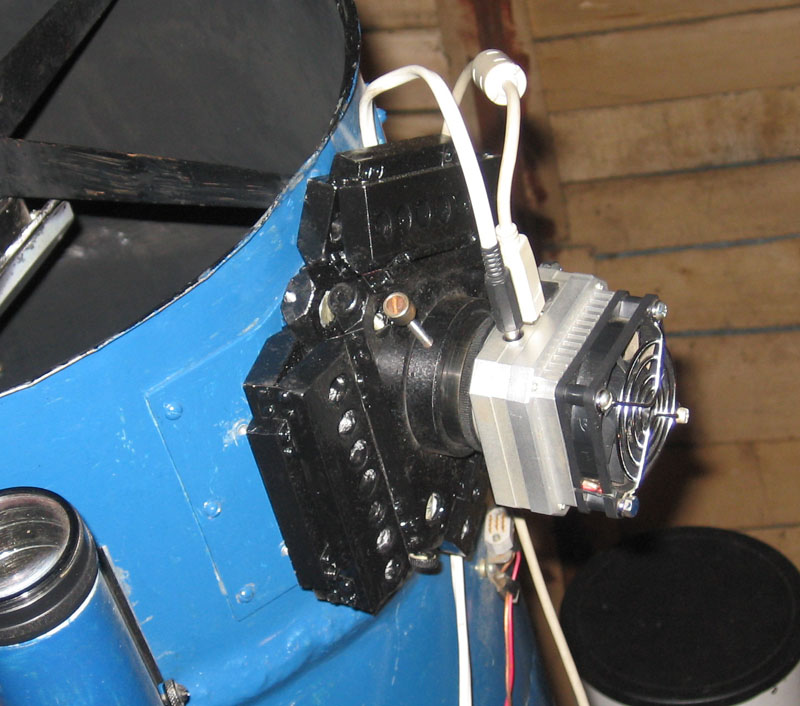

Фокусер в работе
