Монтировка главного телескопа обсерватории

В этом материале, я постарался поподробнее описать конструкцию своей монтировки для основного инструмента обсерватории, а для наглядности это все сопровождается фотографиями.

Монтировка собрана по классической схеме "вилка" из стального металлопроката. Основание (1) вырезано из стального листа толщиной 8мм и представляет собой квадрат со стороной 400мм. К основанию, под примерным углом с точностью +-3 градуса, приварен корпус (2) полярной оси (диаметр оси 60мм), выполненный в виде цилиндра, в который запрессованы подшипники. На снимке виден главный двигатель переменного тока РД-09, в настоящее время он не используется, вместо него установлен шаговый двигатель с кварцевой стабилизацией.

Для того чтобы установить корпус на основание, к нему сначала были приварены два швеллера, а уже потом к ним уголки, срезанные под необходимым углом, на которых и стоит основание, следует также отметить, что снизу я еще наваривал ребра жесткости (3) (их можно сделать и сверху) вдоль линии соединяющей опорные болты с северной стороны (хорошо видно на следующем снимке) и так же через опорный болт южной стороны. Основание установлено на трех болтах М12: один с юга и два с севера, последние регулируют высоту полярной оси, а для перемещения монтировки по азимуту служит винт (4).

Привод полярной оси выполнен на базе прямозубой червячной передаче диаметром 220мм.

Червяк установлен в двух корпусах, каждый имеет по два подшипника и через редуктор из трех шестеренок, вся эта система приводится в движение двигателем. Редуктор так же собирался самостоятельно, 2 шестерни в нем установлены на подшипниках. Двигатель закреплен на основании через прокладку из мягкой резины для гашения вибрации.

Вилка телескопа сварена из металлопроката, но не из швеллера, а из профиля, имеющего в сечении форму наподобие рельса, так называемый двутавр, он имеет больший коэффициент жесткости. К вилке приварен корпус (5), в который так же как и в основании запрессованы два подшипника и все это установлено на полярную ось.

По обеим осям телескопа предусмотрена автоматическая коррекция с помощью небольших двигателей постоянного тока, дающих на выходном валу 5 об/мин. Двигатель вращает винт М14 (7) с шагом резьбы 0.5мм, который через латунную втулку (8) передает момент на рычаг (9), обхватывающий полярную ось через диск (10), закрепленный на ней 3-мя болтами М10. Рычаг можно зажимать винтом (11), тем самым полностью стопоря вилку на полярной оси. Рычаг я отливал сам из силумина.

Резьба винта (7) выбрана такой не случайно, это позволяет свести практически к нулю люфт между втулкой и винтом, можно использовать и более крупный шаг резьбы, но в таком случае втулку нужно снабдить контргайкой. В данной конструкции несколько сложно изготовить лишь соединение втулки и рычага так, чтобы не было люфта. Я поступил следующим образом. На рычаге закрепил две стальных пластинки (12), на конце которых прорезан паз шириной 10мм, а на втулке винтами закрепил два поводка (13), имеющих форму квадрата со стороной 10мм.

Поводок должен вращаться вокруг винта, но не свободно. Пазы в пластинках и поводки я изготавливал на фрезерном станке, подгоняя их с точностью в 0.01мм. В итоге рычаг должен надеваться на втулку легким постукиванием молотка. Такие тонкости были сделаны не случайно, все это позволило свести к минимуму люфт на осях телескопа, в результате чего в процессе гидирования, при включении коррекции в противоположных направлениях, движение возникает практически мгновенно, выбирается лишь люфт редуктора.

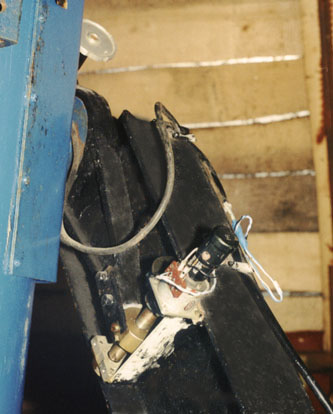

Коррекция по оси склонений выполнена точно таким же образом.

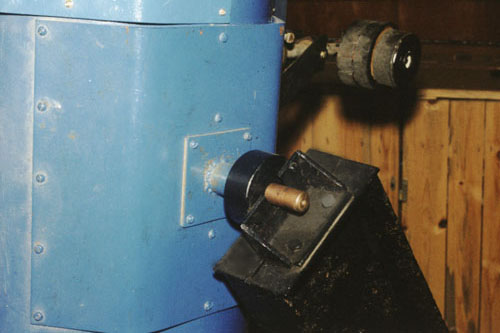

Сама ось склонений имеет диаметр 20мм и крепится к вилке телескопа при помощи уголка с дополнительными ребрами жесткости, на котором закреплен корпус с подшипником.

Поскольку труба телескопа тонкостенная, то к ней сначала прикрепил так называемые "уши" из стального листа толщиной 3мм, а уже к ним крепил ось склонений. Вверху снимка заметна часть крепления для астрографа и противовес, уравновешивающий гид.

Гид для телескопа сделан на базе 150мм телескопа системы Максутова. На главном телескопе он установлен на отдельной маленькой вилке из дюрали и имеет степень свободы около 30 градусов по склонению и 360 по прямому восхождению, это позволяет без проблем выбирать звезды для гидирования.

На гиде установлен микрометр с ценой деления 2 уг. секунды. Шкала микрометра имеет две оси. Перекрестие микрометра так же имеет возможность перемещения в двух осях независимо от шкалы, что позволяет производить съемку комет, учитывая их смещение. Так же возможна установка автогида на базе ФЭУ или ПЗС.

Окулярная часть телескопа, без комментариев. Для тех кого интересует детально окулярный узел, отдельная подробная статья. Первоночально на протяжении 15 лет использовалась другая конструкция.

Единственное, что хотел бы отметить, диагональное зеркало у меня просто приклеено на кожаной подложке. Если телескоп в перспективе рассчитывается на проведение фотографических наблюдений, то крепление зеркала скобами, как это рекомендуется в некоторых книгах по телескопостроению, нежелательно, будет иметь место люфт и при каждом перекладывании трубы придется контролировать фокус.
